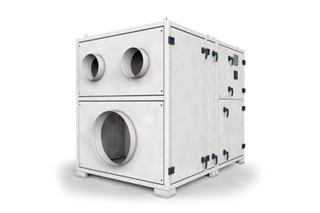

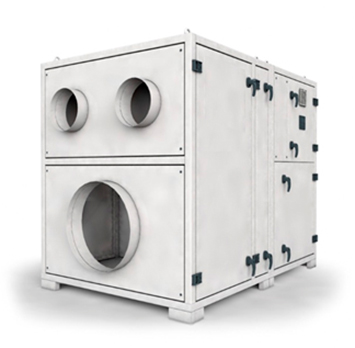

Осушители воздуха для спорткомплексов серии DRY
- Преимущества
- Особенности
- Характеристики
- Варианты комплектация
- Система автоматизации
- Возможность совмещения с другим вентиляционным оборудованием
- Объекты
- Стратегические выгоды
Преимущества осушителей серии DRY
- Минимум времени на пусконаладку. Не требует специальной подготовки основания для монтажа.
- Экономия до 15% электроэнергии за счет встроенного сектора продувки и рекуперации тепла.
- Можно увеличить мощность и эффективность осушителя без демонтажа оборудования.
- Хорошая шумоизоляция и защита оборудования за счет модульного корпуса из сэндвич-панелей, толщиной в 50 мм.
- Управление расходом воздуха происходит автоматически с помощью встроенного контроллера.
- Вся информация и настройки на дисплее на русском языке.

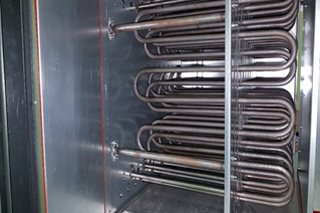

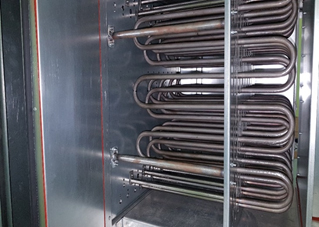

- Защита от аварийных ситуаций - датчики те на ТЭН, перед ротором и на влажном воздухе.

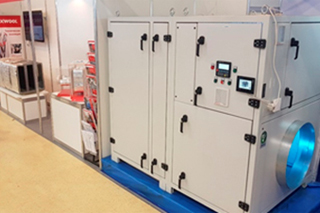

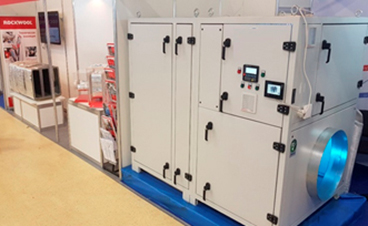

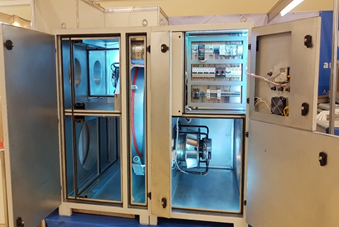

Особенности конструкции и оборудования
- Встроенный регулятор байпаса для оптимизации энергопотребления.
- Фильтры осушаемого воздуха и воздуха регенерации «карманного» типа.

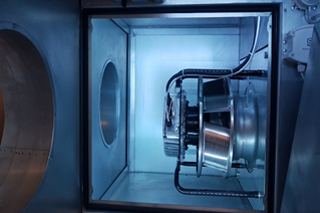

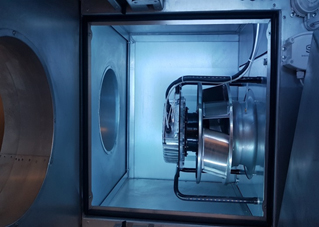

- EC вентиляторы с EBM-PAPST (Германия) «свободное колесо», высоко надёжные и энергоэффективные.
- Датчики состояния фильтров.
- Корпус из оцинкованных панелей с порошковой окраской, (возможна индивидуальная окраска всего корпуса в специальный цвет).
- Рама осушителя сварная и состоит из двух частей, что позволяет переместить его к месту установки в стесненных условиях (узкие лестничные и дверные проемы, коридоры).
Технические характеристики
| ПАРАМЕТР | ЕД. ИЗМЕР. | Осушитель 6-Й СЕРИИ DRY | Осушитель 7-Й СЕРИИ DRY | Осушитель 10-Й СЕРИИ DRY |
|---|---|---|---|---|
| Габариты осушителя в собранном виде (ДХШХВ) | мм | 1857 (2057) х 1144 х 1320 | 2120 (2320) х 1450 х 1790 | 2250 (2450)х1 603 х 2300 |
| Габариты частей осушителя в разобранном виде (ДХШХВ) секция с ротором | мм | Единый несущий корпус | 1120 (1320) х 1450 х 1790 1030 х 1450 х 1790 |
1120 (1320) х 1603 х 2300 1130 х 1603 х 2300 |
| Секция с автоматикой | ||||
| Вес | ru | 400-700 | 800-1300 | 100-1900 |
| Рабочий диапазон обрабатываемого воздуха | 0С ОВ % |
-30 - +40 0-99 |
-30 - +40 0-99 |
-30 - +40 0-99 |
| ПОДСОЕДИНИТЕЛЬНЫЙ РАЗМЕР ВОЗДУХОВОДОВ: ОСУШАЕМЫЙ – КРУГЛЫЙ | мм | Ø 315 – 500 | Ø 500 – 800 | Ø 600 – 1000 |
| ПОДСОЕДИНИТЕЛЬНЫЙ РАЗМЕР ВОЗДУХОВОДОВ: РЕГЕНЕРАЦИИ (РЕАКТИВАЦИИ) – КРУГЛЫЙ | мм | Ø 160 – 315 | Ø 200 – 450 | Ø 400 – 600 |
| РАСЧЁТНЫЙ РАСХОД ОСУШАЕМОГО ВОЗДУХА | м3/час | 3000-6000 | 5000 - 10000 | 9000-17000 |
| РАСЧЁТНЫЙ РАСХОД ВОЗДУХА РЕГЕНЕРАЦИИ | м3/час | 500-2000 | 1000 - 5000 | 3000-7500 |
| ЭЛ. ПОТРЕБЛЕНИЕ ВСЕЙ УСТАНОВКИ | кВт | 17-57 | 30-110 | 81-215 |
| ПРОИЗВОДИТЕЛЬНОСТЬ ОСУШИТЕЛЯ ПО УДАЛЕНИЮ ВЛАГИ | кг/ч | 15-38 | 20-75 | 43-135 |
Варианты комплектации

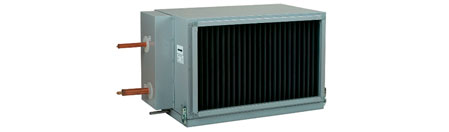

Доп. секция охлаждения

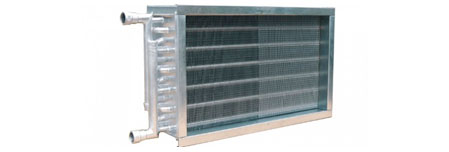

Доп. секция нагрева

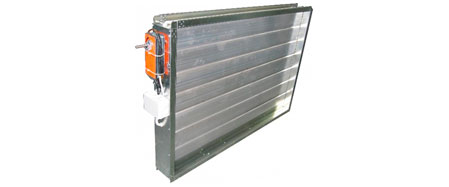

Заслонки
Вентиляторы
- Напорные
- Без вентиляторов
Энергоносители регенерации
- Электричество
- Вода
- Пар
- Совмещение источников

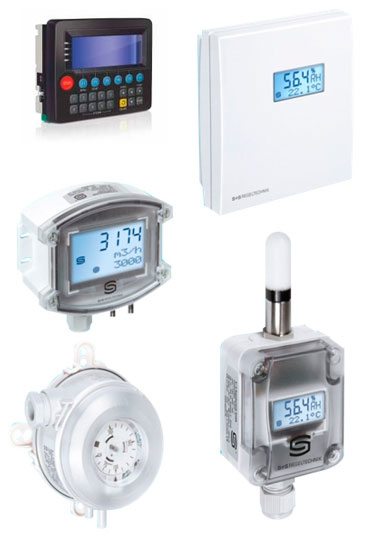

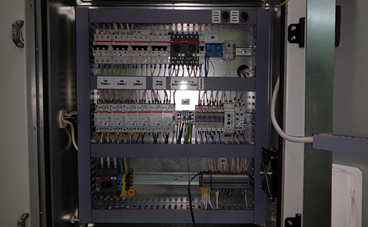

Преимущества системы автоматизации

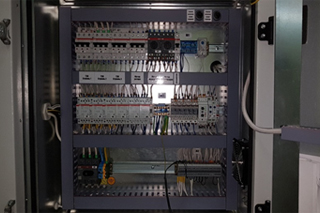

- Автоматика АВВ (надежность качество)

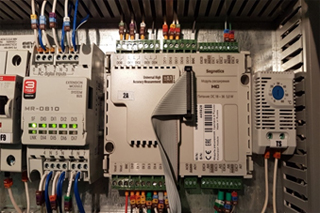

- Полностью русифицированный контролер Segnetics
- параметры на мнемосхеме;
- простой интерфейс;
- гибкость настроек и программирования;
- работа с большим количеством датчиков.
- Автоматическое поддержание параметров
- Защита всех компонентов
- Возможность удаленного управления и диспетчеризации
Возможность совмещения осушителей с другим вентиляционным оборудованием
- Возможность изготовления любых подсоединительных размеров.
- Возможность общей диспетчеризации (по протоколу Modbus и др.).
- Возможность поставки специальной комплектации.
- Возможность специальной окраски.
- Возможность индивидуальной разработки или “кастомизации” под проект.
Наши клиенты
Центральный стадион «Динамо»
На объекте установлен комплект из 3-х осушителей серии DRY в специальном исполнении
Объединит под одной крышей два объекта: малую и большую спортивные арены. Общая вместимость Центрального стадиона «Динамо» составит 26 319 посадочных мест.

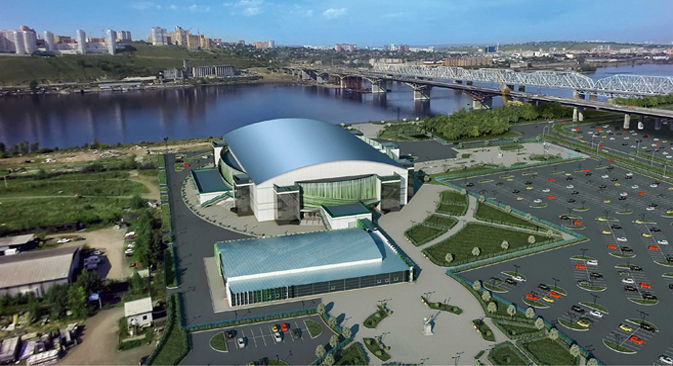

“Платинум Арена”, г. Красноярск
На объекте установлены 2 осушителя серии DRY с водяными низкотемпературными нагревателями воздуха регенерации
Объект Универсиады 2019. 27 000 кв. метров, 7 000 зрителей

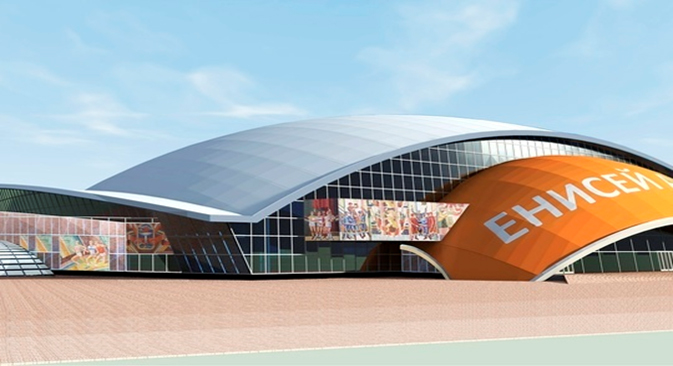

“Арена Енисей”, г. Красноярск
На объекте установлены 2 осушителя серии DRY
Объект Универсиады 2019. Хоккей с мячом. 20 000 кв. метров, 5 000 зрителей

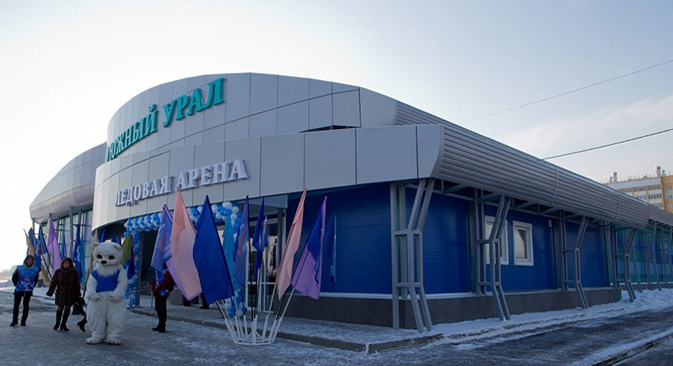

Дворец спорта “Южный Урал”, г. Южноуральск Красноярск
На объекте установлен 1 осушитель серии DRY
4000 кв. метров, 420 зрителей
Дворец спорта “ЗВЕЗДНЫЙ”, г. Липецк
На объекте установлен 1 осушитель серии DRY
2000 зрителей

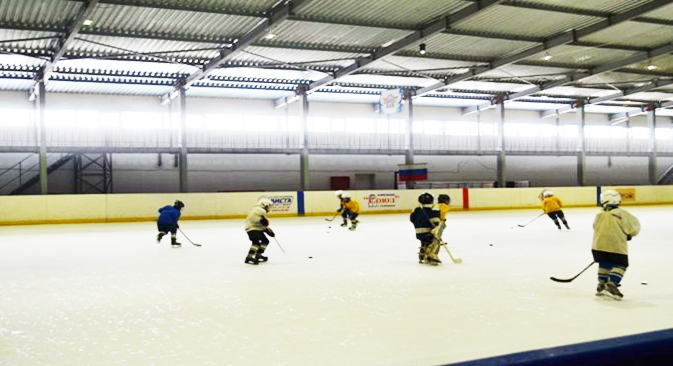

Арена “Союз”, г. Свободный
На объекте установлен 1 осушитель серии DRY
Стратегические преимущества осушителей серии DRY
- Российское производство.
- Согласование проектов «в тренде» импортозамещения.
- Стоимость в рублях.
- Экономия в сравнении с импортными аналогами.
- Поддержка проекта от производителя.
